Proposta Beehouse

Beehouse, é um projeto de residência unifamiliar de baixo custo e alta flexibilidade, constituído por módulos,

estes são formados por peças genéricas dispostas conforme a necessidade projetual e de vivência dentro do espaço,

levando em consideração questões como conforto termo-acústico,intengração dos espaçoes ou privacidade

quando se faz necessário.

Referências:

As colméias e a otimização do espaço

Verificando a área de três polígonos regulares (quadrado,triangulo, hexagono), verifica-se que os três possuem

uma área em comum,

mas o hexágono possui além desta área comum,uma área restante do quadrado. Logo, o hexágono possui a maior área,

e conseqüentemente o prisma hexagonal tem o maior volume.

Por isso, as abelhas européias escolhem os prismas hexagonais, para que possam armazenar um volume maior de mel.

Verificando, matematicamente, o resultado acima e considerando o perímetro igual a "p" temos que:

- o triângulo terá lados com a medida (p/3) e conseqüentemente sua área será p2 / 12 . 3(1/2) ;

- o quadrado terá lados com a medida (p/4) e conseqüentemente sua área será p2/16;

- o hexágono terá lados com a medida (p/6) e conseqüentemente sua área será p2 / 8 . 3(1/2) .

Temos então, que: p2 / 12 . 3(1/2) < p2/16 < p2 / 8 . 3(1/2) .

Portanto, a figura com maior área, sendo que o perímetro é o mesmo, é o hexágono.

Kandinsky e a harmonização de antagônicos

Segundo Kandinsky, as linhas horizontais teriam como resultado de um movimento a calma fria e as

linhas verticais, calma quente. As linhas diagonais estão relacionadas

à linha horizontal e à vertical, reunindo as duas calmas, as tensões das duas linhas. As linhas

horizontais teriam ainda ligação ao terrestre, ao mundo uniforme, devido a sua característica de nivelamento,

enquanto a linha vertical estaria ligada ao divino, unidade divina. O encontro das duas

seria então o encontro do divino com o terrestre sem se interpenetrarem.

Marcos Acayaba e a racionalidade construtiva

Nas residências: Iporanga 2 e residência Tijucopava a geometria adotada, com modulação triangular, é muito eficiente por

tornar a estrutura naturalmente auto-travada, permitindo a criação de espaços articulados ou contínuos

Corte Esquemático

Proposta Beehouse: Unidade Habitacional
Estudo Volumétrico

Beehouse ALV.3 e ALV.4 -Plantas Baixas

Copa e Cozinha

Quarto casal e banheiro

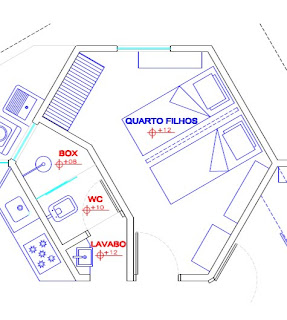

Quarto Filhos

Sala

Equipamentos Fixos

Propostas para Cobertura e Fachada

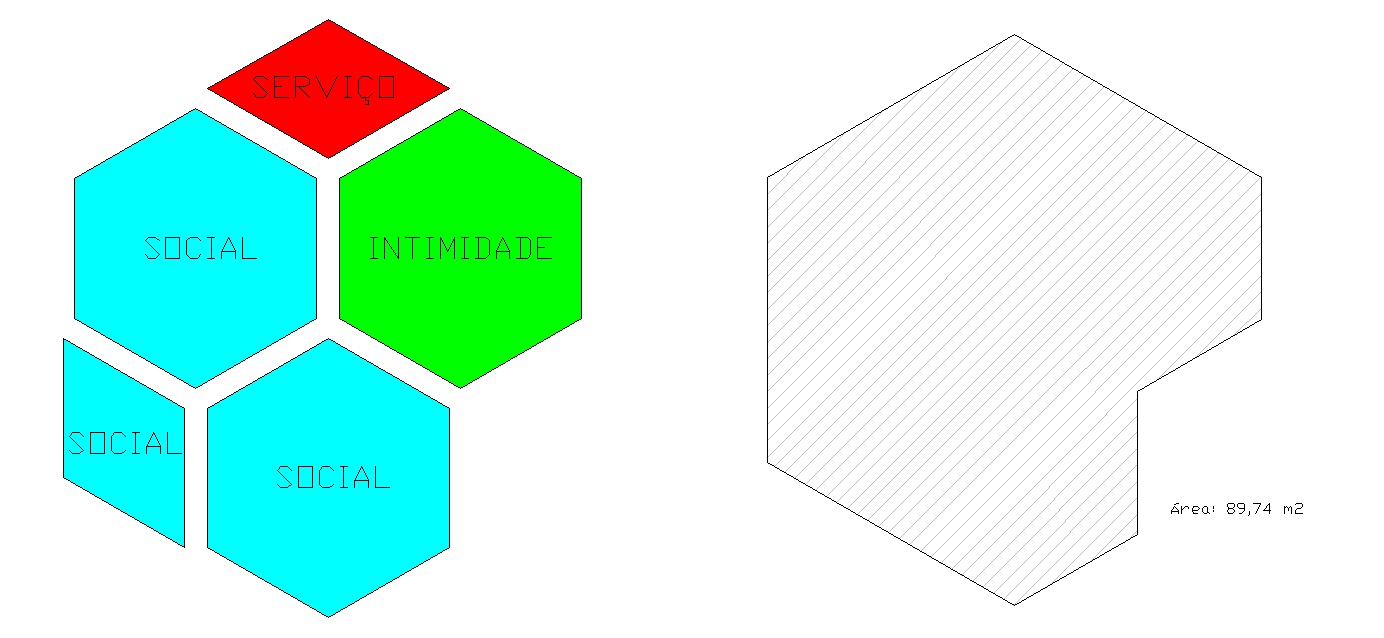

Composição dos Módulos - Alvéolos

1- Copa/ Cozinha/ Área de Serviço: Alvéolo Operário
2- Sala: Alvéolo Zangão
3- Banho: Alvéolo Favo
4- Dormitório Filhos: Alvéolo Néctar
5- Dormitório Casal: Alvéolo Abelha Rainha
Composição Alvéolos - Sistemas

Primeira Proposta Módulos
Segunda Proposta Módulos



Terceira Proposta Módulos

Primeira Proposta Planta Baixa


Módulo Hexágono

A Colméia

Como na atividade externa as abelhas se expõem a maiores perigos, é natural que elas, no início da vida, se dediquem a tarefas internas que proporcionem maior desenvolvimento da comunidade. As colmeias são geralmente construídas a partir de um plano vertical, de cima para baixo. Os alvéolos são ligeiramente inclinados de aproximadamente 13º sobre a horizontal, diminuindo assim a tendência de vazamento do mel. Eles são executados a partir do plano vertical, simultaneamente em ambos os lados. O início da construção é uma série de pirâmides de três faces que formam o fundo convexo dos alvéolos. Do lado oposto os alvéolos não estão situados nos mesmos eixos e sim defasados. As reentrâncias dos fundos dos primeiros alvéolos dariam fecha- mentos côncavos se os alvéolos fossem co-lineares. Como entretanto os alvéolos do lado oposto ficam defasados, o que é reentrante de um lado torna-se convexo do outro. Dessa maneira, com as mesmas paredes de fundo, todos os alvéolos ficam com seus fundos convexos.

http://www.youtube.com/watch?v=6Cf7IL_eZ38

http://www.youtube.com/watch?v=dAa6bOWB8qY

Estudo dos Módulos:

Compreendendo a Forma:

"Triângulos, círculos, retas, curvas e espirais são ‘imagens conceituais’, que se reconvertem em fenômenos na medida em que são mostradas naquele tamanho, naquela cor, naquele ponto do quadro, naquela relação com os outros signos. Assim, uma linguagem geral ou comum, social, volta a ser individual e específica.” (KANDINSKY)

Dentro do estudo da forma dos módulos da Habitação Social, com base nas teorias de Kandinsky, pode -ser perceber a ascensão das idéias através da criação de um simples módulo em forma geométrica:

1º - Triângulo Equilátero
Problemática: a forma geométrica exige ângulos que formam uma tensão deixando o módulo e consequentemente o ambiente " pesado".
2º - Junção dos Módulos dos Triângulos
Problemática: quando há a criação da forma e das idéais não se pode ficar preso ao ponto de partida pelo qual se iniciou essa contrução de pensamento, precisa-se ousar nas experiências, considerando sempre " O que pode ser " e não apenas ficar preso no que " Era antes".
3º - Nova Forma: Observa-se que não é mais uma Junção de Triângulos, e sim um Conjunto, uma nova geometria, um Hexágono. Percebe-se que em sua evolução fica evidente a questão dos ângulos e do que eles podem beneficiar o projeto. Este módulo consiste em um forma quase semelhante ao circulo, este que não possui ângulos e consequentemente não carrega toda a tensão.


O hexágono ao mesmo tempo que se permite constituir espaços que aproveitem toda a sua área, permite também uma sensação de ambiente mais suave e harmonioso.

Kandinsky:

Pintor, de origem Russa iniciou sua carreira aos 30 anos. Compensou o começo tardio com um entusiasmo inigualável. Sua pintura é capaz de “vibrar a alma” apenas com a força das cores, sem a necessidade de conter objetos reconhecíveis. Em meio a instabilidade política da época precisou conviver com a intolerância do regime socialista e da Alemanha Nazista para defender sua pintura. Pesquisador incansável, dotou sua obra de uma originalidade nuca isenta de idealismo.

O abstracionismo, inaugurado por Kandinsky por volta de 1910, tem como pressuposto básico a realização de uma arte independente do mundo externo e da realidade visível, ou seja, uma obra composta apenas por elementos puros, como as formas, as linhas e as cores. Também chamado de "arte abstrata", este movimento se desenvolveu em várias vertentes, até passar a ser o traço predominante de toda a produção artística realizada ao longo do século 20.

Os abstracionistas radicalizaram uma tendência típica das principais vanguardas artísticas do final do século 19 e início do século 20. Desde a invenção da fotografia, o impressionismo havia buscado novas formas de representar o mundo, distanciando-se da mera reprodução "fiel" e "imutável" dos objetos. Os impressionistas procuravam captar as impressões visuais provocadas por estes mesmos objetos em determinado momento, impressões fugidias, que poderiam variar de acordo com a luz, por exemplo. Com a eliminação dos contornos, o impressionismo produziu pinturas em que a luminosidade – e não as pessoas ou as coisas – era o principal tema do quadro.

Os pós-impressionistas e expressionistas, por sua vez, libertaram a cor e a linha de suas funções meramente representativas, exagerando propositalmente as formas, para expressar a prevalência da emoção do artista sobre o mundo real. Os cubistas, a seu modo, também romperam com a idéia da arte como imitação da natureza, ao abandonar as noções tradicionais de perspectiva e volume, retratando os objetos de vários pontos de vista simultâneos, decompostos em figuras geométricas.

Em Do espiritual na arte, o artista afirma que “Um triângulo dividido em partes desiguais, a menor e a mais aguda no ápice, representa esquemática, mas suficientemente bem a vida espiritual.”, desse modo, ao colocar lado a lado na Composição VIII (figura acima) triângulos e círculos, o artista cria tensões diferentes, pois provocando tensões e movimentos ilusórios e imprecisos. A soma destas tensões desejadas e ordenadas cria o que o artista chama de Composição, cuja finalidade é a expressão de uma sonoridade total.

Esta Composição apresenta também elementos de formas abstratas, o ponto e a linha. O ponto é considerado a menor forma, o vínculo entre o silêncio e o verbo. Segundo Kandinsky, as linhas horizontais teriam como resultado de um movimento a calma fria e as linhas verticais, calma quente. As linhas diagonais, que são inúmeras nesta composição, estão relacionadas à linha horizontal e à vertical, reunindo as duas calmas, as tensões das duas linhas. As linhas horizontais teriam ainda ligação ao terrestre, ao mundo uniforme, devido a sua característica de nivelamento, enquanto a linha vertical estaria ligada ao divino, unidade divina. O encontro das duas (o ângulo reto dos triângulos) seria então o encontro do divino com o terrestre sem se interpenetrarem.

Primeira Proposta: Unidade Habitacional
Estudo Volumétrico

Sistema Construtivo:

OSB:

O OSB é um material que em conjunto com perfis metálicos, e outras tecnologias integradas já presentes no Brasil, possibilita a execução de um inovador sistema de construção que é aplicado em todo o mundo, tanto para residências de alto padrão quanto para casas populares, bem como para construções comerciais leves.

Propriedades:

Oriented Strand Board, é um painel de madeira com uma liga de resina sintética, feita de três camadas prensadas com tiras de madeira ou "strands", alinhados em escamas, de acordo com a EN 300 OSB (Norma Européia).

Vantagens:

• Sem espaços vazios em seu interior;
• Sem problemas de nós soltos nem fendilhado;
• Sem problemas de laminação;
• Qualidade consistente e uniforme;
• Espessura perfeitamente calibrada (menos perdas);
• Resistência a impactos;
• Excelentes propriedades de isolamento termo-acústico;
• Rigidez instantânea em "framing construction";
• Preço competitivo;
• Estabilidade de oferta durante todo o ano;
• Esteticamente atrativo a arquitetos e designers.

Aplicações:

• Paredes e tetos;
• Base de pisos para a aplicação de carpetes, pisos de madeira, ladrilhos, etc ;
• Ttapumes e barracões de obras;
• Pallets tipo container.


Estrutura: Wood Framing

• Wood Frame é um sistema de construção que utiliza leves perfis de madeira para a estruturação de uma obra. A madeira mais utilizada nesse tipo de construção é a de pínus, espécie de rápido crescimento e proveniente de florestas renováveis.



• Inúmeras são as vantagens das estruturas em framing que se encaixam no sistema de construção energitérmica sustentável – CES.

  Esse modelo de construção é responsável por obras que respeitam o meio ambiente uma vez que utilizam matérias-primas recicláveis. A redução de gastos desnecessários, com materiais não renováveis, é uma particularidade desse tipo de projeto, que não exige o famoso canteiro de obras.

Estudos de Caso:

Referencia Projetual

Marcos Acayaba

Residência Vitória Régia:

A casa é apoiada sobre seis tubulões de concreto, tem 200 m² de área útil e sua estrutura foi executada em módulos de 3,30m x 3,30m, com madeira Angelim, formados por treliças bi-articuladas. A casa é dividida simetricamente em quatro pavimentos, sendo cinco módulos superiores com 100², contemplando salas e área de serviço, três módulos abaixo, com 60m², destinados aos quartos e mais dois módulos de 20m² cada um, para dormitório de hóspedes e sala das crianças. O método construtivo permite a execução da estrutura sem emprego de formas ou escoramento, permitindo uma execução limpa e sustentável.

Residência Iporanga 2

Com uma geometria triangular, em princípio indeformável, a estrutura é naturalmente auto- travada, nos planos horizontais. Não foi necessário atirantamento abaixo dos pisos, como na residência Hélio Olga.

As grelhas triangulares de madeira dos dois andares da casa são apoiadas por 6 pilares que transmitem as cargas para a fundação (tubulões). De cada pilar nascem 6 mãos francesas configurando 6 hexágonos em planta.

A casa ficou sobre pilotis, e tanto a vegetação rasteira existente como a água das chuvas mais fortes, freqüentes no local, passam livremente por baixo.

Residência Tijucopava

A geometria adotada, com modulação triangular, é muito eficiente por tornar a estrutura naturalmente auto-travada, permitindo a criação de espaços articulados ou contínuos, uma sucessão de bay-windows, e grande integração interior-exterior.

O terraço de cobertura, na altura da copa das árvores, projeta-se num balanço com 2,3 m para proteger a casa das chuvas de vento, freqüentes. É uma área de estar ao ar livre, com vista para o oceano de um lado e para o alto da serra de outro.

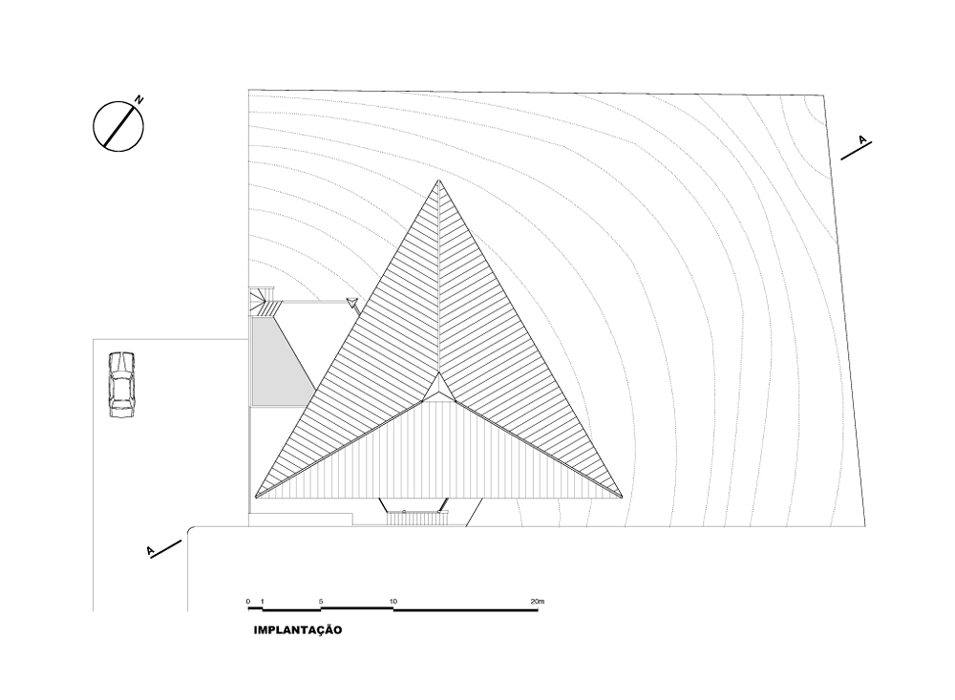

Residência Blumenau

O triângulo equilátero definido pela cobertura contém, com eficiência, os espaços requeridos pelo programa. O volume resultante acomoda-se muito bem à topografia do terreno, e garante a orientação mais favorável. As fachadas NE e NO recebem muito mais sol no inverno. Abrem ainda, francamente, para as paisagens mais bonitas que o sítio, privilegiado, oferece. O volume triangular cria junto à rua, e dela separado por um muro, um pátio bem insolado e protegido do vento sul, com piscina e deck. Na entrada, contígua ao pátio, o vértice SO da cobertura avança, em balanço, e abriga os dois carros previstos no programa. O piso da garagem e a piscina, construídos em concreto armado diretamente sobre o terreno, constituem o arrimo para o nível inferior.

A principal referencia tomada foi a "Residência Blumenau" sendo que a residencia Vitoria Régia possui uma estética única, e modulação extremamente relacionada, porém, sua forma não atenderia tanto à ocasião
